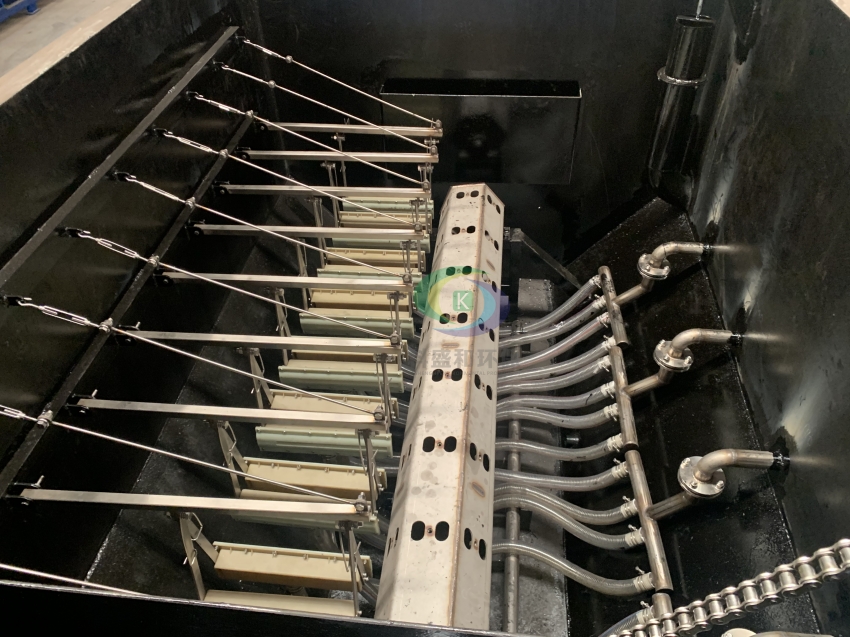

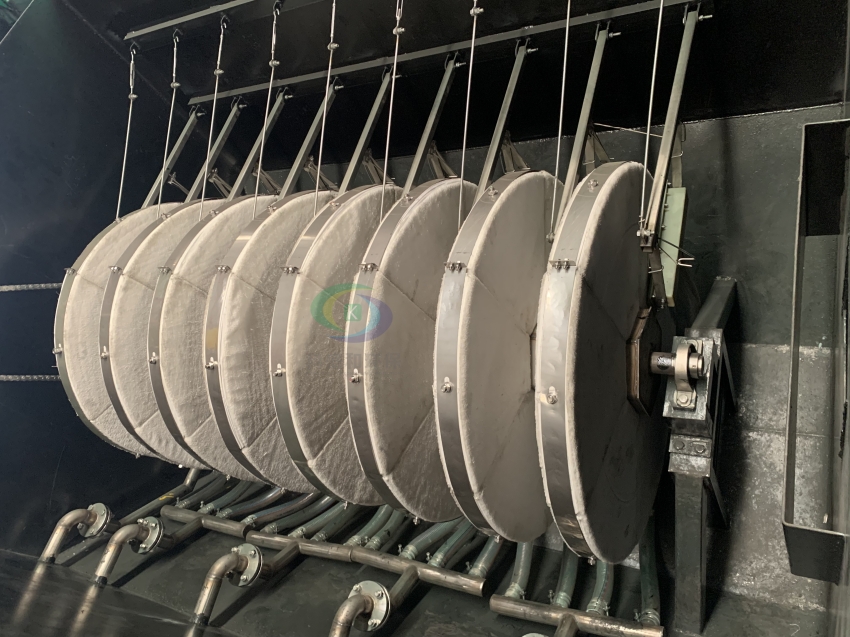

纤维转盘滤池是一种新型过滤设备，设备的核心装置就是中间的过滤转盘，它由6块扇形组成，上面包裹着滤布，属于插拔式结构，运输维修特别方便。右上方的驱动电机带动转盘旋转；滤盘中间是中空的中心集水筒；反冲洗装置包括反抽吸吸盘，反抽吸水泵；排泥装置包括排泥泵、斗型集泥槽，斗型集泥槽上面排布多孔的排泥管；还包括自控系统（PLC自动控制盘）。

纤维转盘滤布滤池的工作原理:

纤维转盘滤池的运行状态包括：过滤、反冲洗、排泥状态。

（1）过滤：外进内出，污水重力流进入滤池，使滤盘全部浸没在污水中。在滤池中设布水堰，使滤池内布水均匀并且进水产生低扰动。污水通过滤布过滤，过滤液经中空管收集后，经过出水堰排出滤池。在清洗过程中，过滤仍在进行。因此整个运行过程中过滤均为连续的。

（2）清洗：过滤中部分污泥吸附于纤维毛滤布中，逐渐形成污泥层。随着滤布上污泥的积聚，滤布过滤阻力增加，滤池水位逐渐升高。滤池内的压力传感器监测池内液位变化，当该池内液位到达清洗设定值（高水位）时，PLC即可启动反洗泵，开始清洗过程。反洗时间和周期可以调整。滤布上的污泥通过反抽吸装置，经由反洗水泵，排出厂区排水系统。清洗时，滤池可连续过滤。

（3）排泥：纤维转盘滤池的过滤转盘下设有斗形池底，有利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量，可延长过滤时间，减少反洗水量。经过一设定的时间段，PLC启动排泥泵，通过池底穿孔排泥管将污泥回流至厂区排水系统。其中，排泥间隔时间及排泥历时可予以调整。

纤维转盘滤池的结构设计点：

1.滤布选择——针对不同水质，选择不同滤布

2.进水堰设计——消能，低扰动

3.出水堰可调节设计——适应不同水质

4.滤盘设计——模具化

5.反抽吸系统的设计——低磨损，保留沉积泥过滤效果

6.PLC自控系统——触摸屏显示运行状态及时间；可单、双洗
